> MTCP01

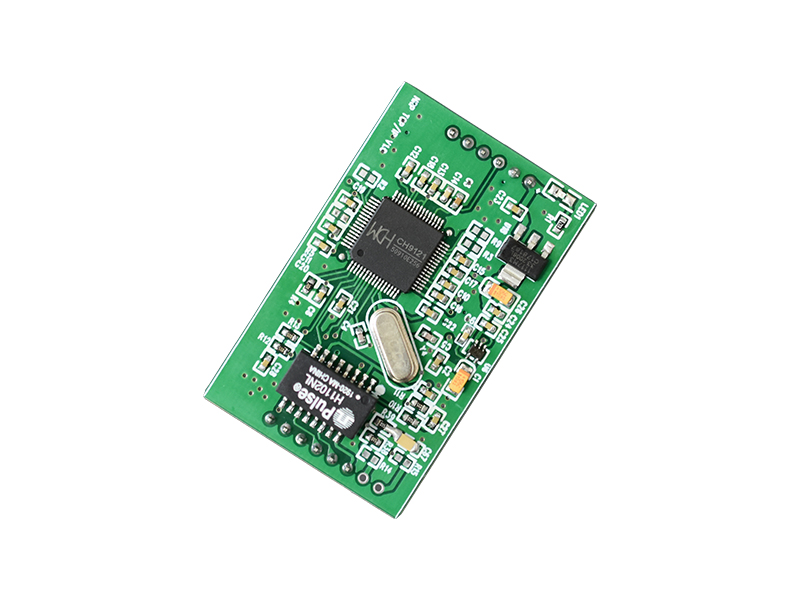

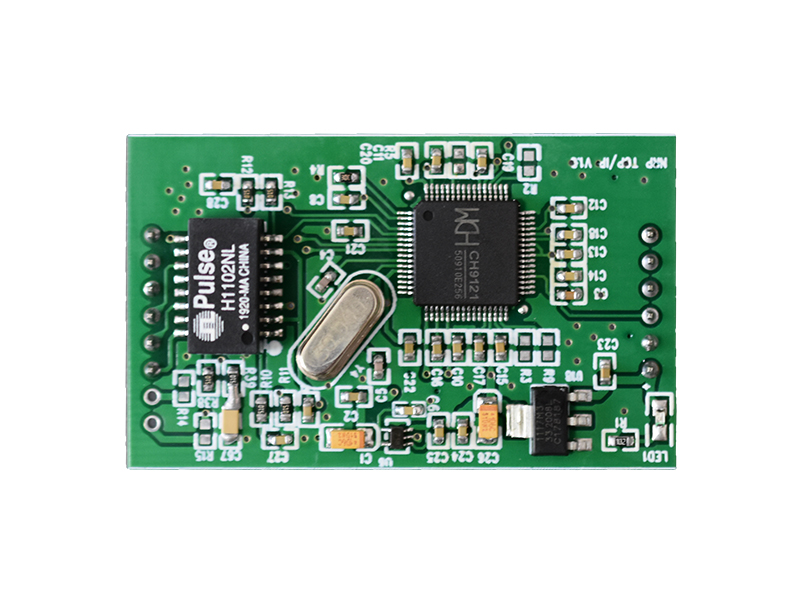

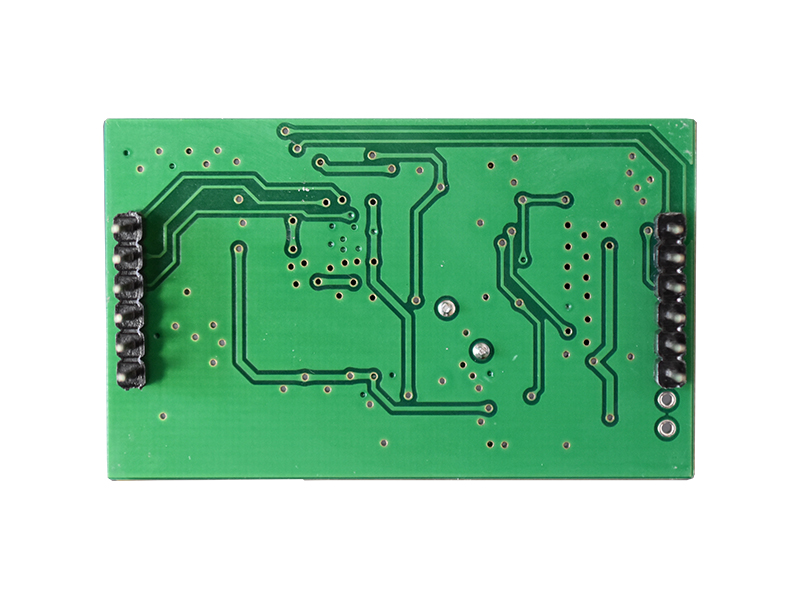

產品名稱：MTCP01

產品簡介：通用TCP/IP模塊，用于主板網絡通信，穩定高速。帶驅動和配套軟件，可以配置IP、服務器、工作模式、自動獲取IP、自動獲取網段等功能。

產品詳情

模塊簡介

WCH 網絡串口透傳模塊（WCH_NST01），通過網絡轉 TTL 電平串口，可實現網絡數據和串口數據的雙向透明傳輸，具有 TCP CLIENT、TCP SERVER、UDP SERVER 、UDP CLIENT 4 種工作模式，串口波特率最高可支持到 921600bps，可通過上位機軟件輕松配置，方便快捷。

功能特點

● 實現串口數據和網絡數據的雙向透明傳輸

● 支持 10/100M，全雙工/半雙工自適應以太網接口，兼容 802.3 協議

● 支持 MDI/MDIX 線路自動轉換

● 支持 TCP CLEINT/ SERVER 和 UDP CLEINT/ SERVER 4 種工作模式

● 串口波特率支持 300bps ～ 921600bps

● 最多同時支持兩路獨立串口，獨立透傳

● 串口 TTL 電平，兼容 3.3V 和 5V

● 串口支持 5、6、7 或者 8 位數據位以及 1 位或者 2 位停止位

● 串口支持奇、偶、無校驗、空白 0、標志 1 校驗方式

● 串口支持全雙工和半雙工串口通訊，支持 RS485 收發自動切換

● 支持 DHCP 自動獲取 IP 地址功能

● 支持 DNS 域名系統

● 支持 0～2000ms 串口超時時間設置 ● 網絡參數，串口參數可通過上位機配置

● 支持 KEEPALIVE 機制

引腳說明

引腳名稱	類型	引腳說明
RSTI	輸入	外部復位輸入，低電平有效
RESET	輸入	恢復出廠設置，芯片上電檢測，低電平有效
DIR	輸出	用于控制 RS485 收發切換
RXD1	輸入	異步串口 1 的串行數據輸入
TXD1	輸出	異步串口 1 的串行數據輸出
GND	電源	公共接地端
VIN	電源	電源輸入端，默認為5V，TTL版本當J1短接時，輸入為3.3V
CFGO	輸入	串口配置模式設置腳，內置上拉，檢測到低電平時，進入串口配置模式，高電平退出配置模式
RXD2	輸入	異步串口 2 的串行數據輸入
TXD2	輸出	異步串口 2 的串行數據輸出
TCPCS	輸出	TCP客戶端模式下，連接（通道一）狀態指示，低電平有效
